常规非球面聚光透镜
东莞路遥光电根据市场需求, 开发出一系列常规透光透镜, 可见光聚光优化, 具有超大数值孔径, 超低焦距比特性, 广泛高效紧凑地应用于照明系统, 准直系统. 因为聚光透镜相比其它透镜具有较短的焦距和更低的f/#值，所以使用时更能彼此紧临或更接近其它光学元件，是需要将光聚焦到探测器或其它光收集元件的理想选择。这些非球面透镜用高效磨削抛光制成，非球面精度高,表面质量优秀. 为了获得最佳性能, 透镜较平坦的一侧应该面对光源. 为达到柔光效果, 平面可做磨砂处理. 为达到更佳透过率, 我公司镀膜车间可提供各种增透膜服务.
|
|
|
通用公差
|
根据客户反馈, 本公司精选出一批常用非球面聚光透镜, 常年批量生产, 物美价廉.
这些常规的非球面透镜优化用于可见光聚光, 效果极佳. 广泛用于集光, 投影, 探测等光学系统.
这些产品全部使用环保材料, 进入全世界市场无忧.
本公司设有光学镀膜车间, 可提供各种镀膜.
此价格表对应我司SQ12(约120-80)表面质量, 可能会有些表面划痕, 小气泡(杂质), 小崩边. 一般不影响使用. 其他光学指标都合格. 如需更高表面质量要求, 请参阅 非球面透镜类别 .
|
| 直径 |
+0/-0.2mm |
| 中心厚 |
+/-0.5mm |
| 偏心 |
<30分 |
| 表面质量 |
120/80 |
条件搜索:

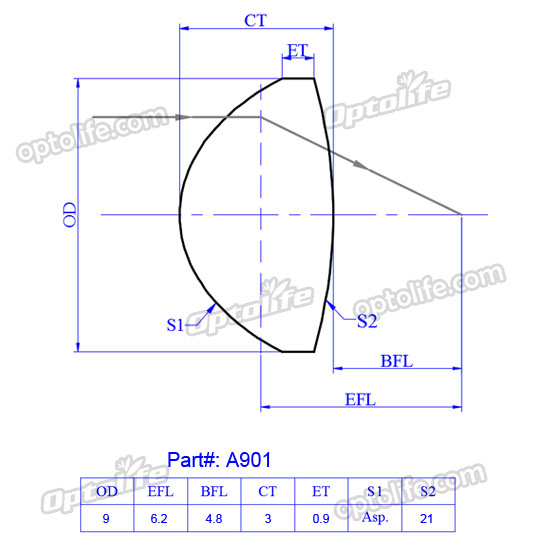

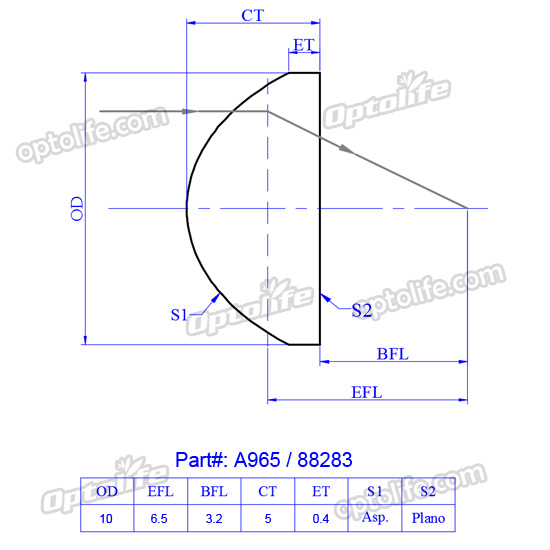

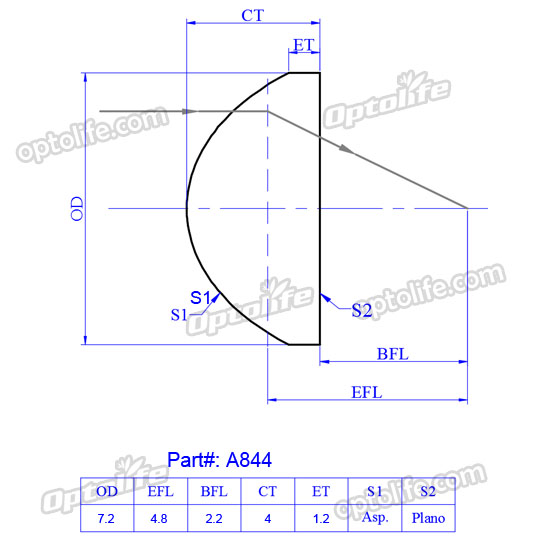

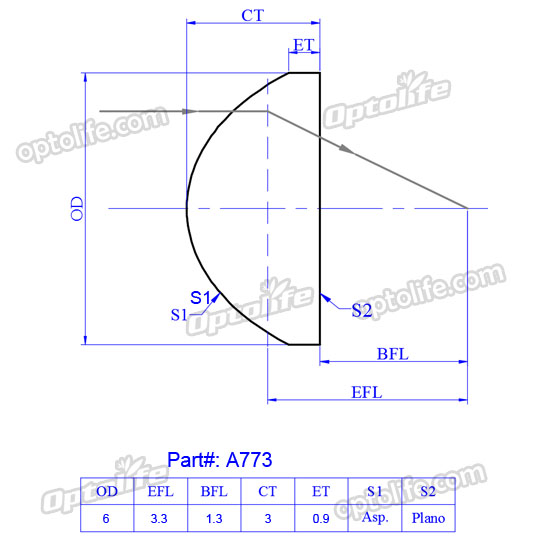

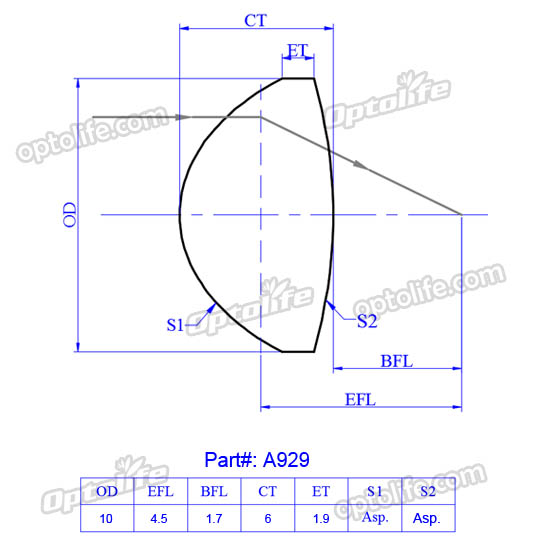

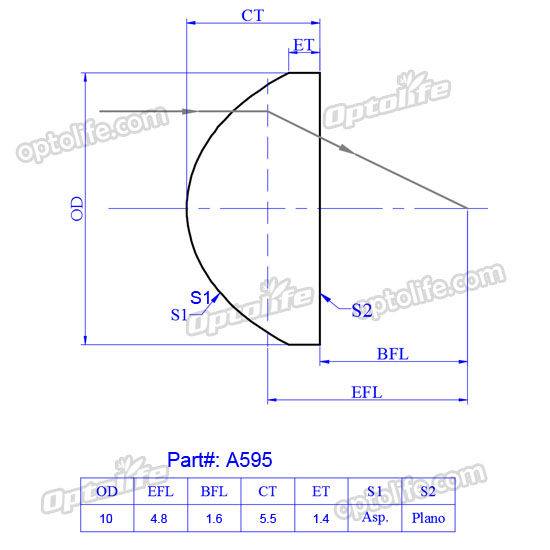

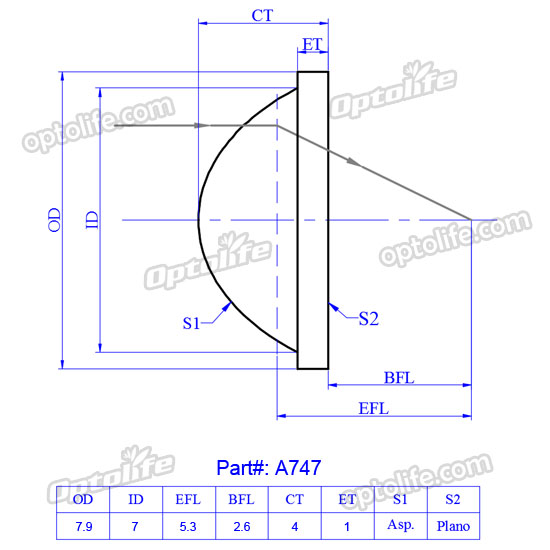

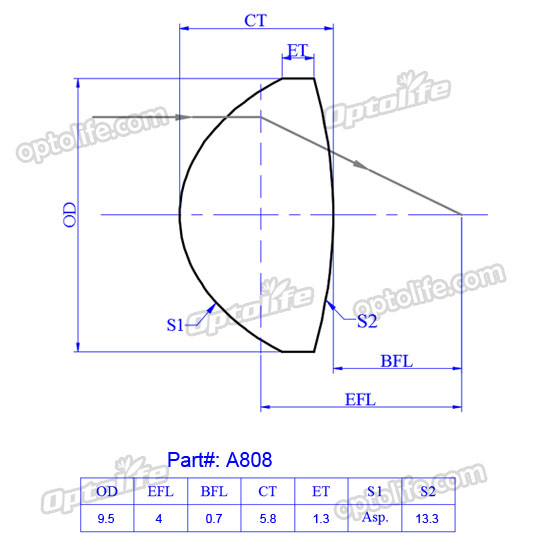

尺寸单位: mm(毫米)| 型号 | 焦距 | 后截距 | 直径 | 中心厚 | 形状 | 材料 | 单价 | 参考 | 图纸 |
|---|

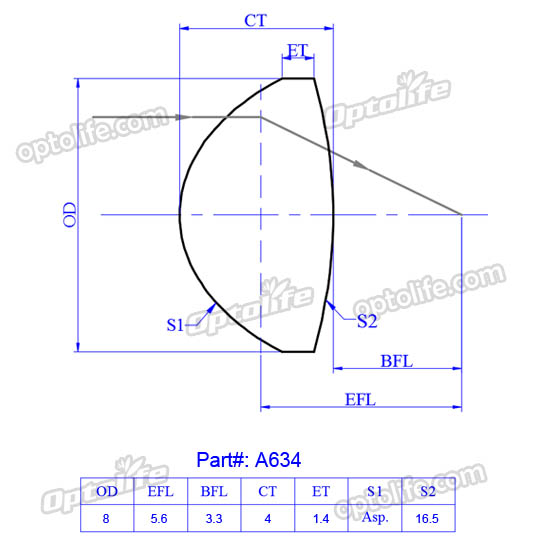

| A634 | 5.6 | 3.3 | 8 | 4 | () | H-ZK2 | ￥15.00 | | 下载 | | A560 | 6.6 | 4.3 | 7.5 | 3.5 | (| | H-K51 | ￥15.00 | | 下载 | | A489 | 8 | 3.7 | 12.7 | 7.5 | () | H-K51 | ￥18.00 | ACL12708U | 下载 | | A299 | 8 | 4.2 | 10 | 5.8 | (| | H-K51 | ￥15.00 | ACL108U | 下载 | | A294 | 10.5 | 6.7 | 12 | 5.8 | (| | H-K51 | ￥15.00 | ACL1210U | 下载 | | A295 | 12 | 6.8 | 15 | 8 | (| | H-K51 | ￥15.00 | ACL1512U | 下载 | | A394 | 12 | 6.7 | 17 | 8 | (| | H-K51 | ￥19.00 | 01LAG002 | 下载 | | A313 | 14 | 10.2 | 12.9 | 5.7 | (| | H-K9L | ￥15.00 | | 下载 | | A494 | 15 | 9.6 | 18 | 8.2 | (| | H-K51 | ￥15.00 | ACL1815U | 下载 | | A475 | 16 | 7.3 | 25.4 | 14 | () | H-K51 | ￥19.00 | ACL25416U | 下载 | | A296 | 18 | 12.7 | 20 | 8 | (| | H-K51 | ￥15.00 | ACL2018U | 下载 | | A310 | 19 | 15.7 | 12 | 5 | (| | H-K51 | ￥15.00 | | 下载 | | A697 | 19.6 | 13.5 | 27.5 | 10.9 | () | H-K51 | ￥25.00 | L-AGC040 | 下载 | | A292 | 20 | 12.2 | 25 | 12 | (| | H-K51 | ￥15.00 | ACL2520U | 下载 | | A462 | 21.6 | 11 | 34.9 | 19 | () | H-K51 | ￥19.00 | | 下载 | | A528 | 23.5 | 15 | 32.5 | 13.5 | () | H-K51 | ￥19.00 | 01LAG115 | 下载 | | A654 | 24.8 | 11.5 | 45 | 22.5 | () | H-K51 | ￥30.00 | | 下载 | | A290 | 25 | 19.4 | 25 | 8.5 | (| | H-K51 | ￥15.00 | | 下载 | | A493 | 26 | 18.2 | 30 | 11.9 | (| | H-K51 | ￥15.00 | ACL3026U | 下载 | | A617 | 29.4 | 20.3 | 35 | 13.9 | (| | H-K51 | ￥30.00 | KPA037 | 下载 |
|
|
|
